全球定位系統（GPS）和北斗衛星導航系統（BDS）都是使用衛星提供定位和導航信息的先進系統，它們在各個行業得到廣泛應用。本文將探討GPS/北斗RTK差分定位系統的技術原理以及應用領域。





差分定位系統是一種高精度定位技術，利用多個接收器同時接收衛星信號并進行差分計算，從而消除掉大部分誤差，提高定位的準確性。GPS/北斗RTK差分定位系統基于這一原理，通過使用多個接收器來提供更可靠、更準確的定位解決方案。RTK差分定位系統是差分定位系統中精度最高的，它采用的是實時動態載波相位差分技術，相比位置差分和偽距差分精度更高，定位精度可達厘米級。

RTK差分定位系統的技術原理



在了解RTK差分定位系統的技術原理之前，我們先來了解GPS和北斗定位系統是如何工作的，這兩個系統都是由一組衛星和地面控制站組成，衛星通過發射射頻信號，接收器接收并分析這些信號來確定自身的位置。然而，由于多種誤差的存在，單一接收器無法提供實時的高精度定位數據。因此，差分定位系統有了用武之地。



差分定位系統利用多個接收器同時接收衛星信號，并將它們的觀測數據進行比較和分析。通過計算不同接收器之間的觀測值差異，可以得知信號傳輸過程中的誤差。這些誤差一般包括大氣層延遲、鐘差、多徑效應等。在獲得這些誤差數據后，差分定位系統會將其應用于單一接收器的觀測數據中，消除相同誤差源的影響，從而提供更準確的位置解算結果。

根據差分定位系統中差分基準站發送的信息方式，可將差分定位分為三類：位置差分、偽距差分（ RTD）和載波相位差分（RTK），接下來我們來分別介紹。

位置差分

已知坐標點的差分定位基準站實時觀測4顆衛星后進行三維定位，得出當前基準站的坐標測量值；

將坐標測量值與基準站實際坐標值的差值作為差分校正量，基準站利用數據鏈將所得的差分校正量發送給流動站，流動站用接收到的差分校正量在自身衛星接收機接收到的測量值的基礎上進行坐標修改。

注意事項：采用位置差分技術時，基準站與流動站必須觀測同一組衛星，流動站與基準站之間的距離不超過100km。

偽距差分

偽距差分是當前應用最為廣泛的一種差分技術，在一定范圍的定位區域內，設置一個或多個定位基準站，連續觀測所有在信號接收范圍內的衛星偽距，基準站利用已知坐標計算出自己到衛星的幾何距離；

將幾何距離與觀測所得的偽距比較，利用一個α-β濾波器將此差值濾波并求出其偽距修正值，并將所有衛星的偽距修正值傳輸給流動站，流動站利用此修正值來修改衛星傳輸來的測量偽距。

注意事項：采用偽距差分技術時，流動站與基準站距離越近，定位精度越高。

載波相位差分（RTK）

載波相位差分技術，又稱實時動態載波相位差分技術(Real Time Kinematic，RTK)；

載波相位差分技術中基準站不直接傳輸關于衛星測量的差分校正量，而是發送衛星的測量原始值及自身坐標信息；

流動站收到基準站的數據后，與自身觀測衛星的數據組成相位差分觀測值，利用組合后的測量值求出基線向量，完成相對定位，進而推算出測量點的坐標；

采用RTK進行定位工作時，除了配備基準站接收機和流動站接收機外，還需要配備數據通信設備；

基準站需將自己所獲得的載波相位觀測值及基準站坐標通過數據通信鏈實時播發給在其周圍工作的動態用戶；

流動站數據處理模塊使用動態差分定位的方式確定出流動站相對應基準站的位置，然后根據基準站的坐標求得自己的瞬時絕對位置。

注意事項

在實際應用中，有2種實現載波相位差分的方法，分別是修正法和差分法；

修正法：基準站將載波相位修正量發給流動站，以改正其載波相位觀測值，得到自身坐標；

差分法：將基準站觀測的載波相位測量值發送給流動站，讓其自身求出差分修正量，從而實現三維定位；

前者為準RTK技術，后者為真正的RTK技術。

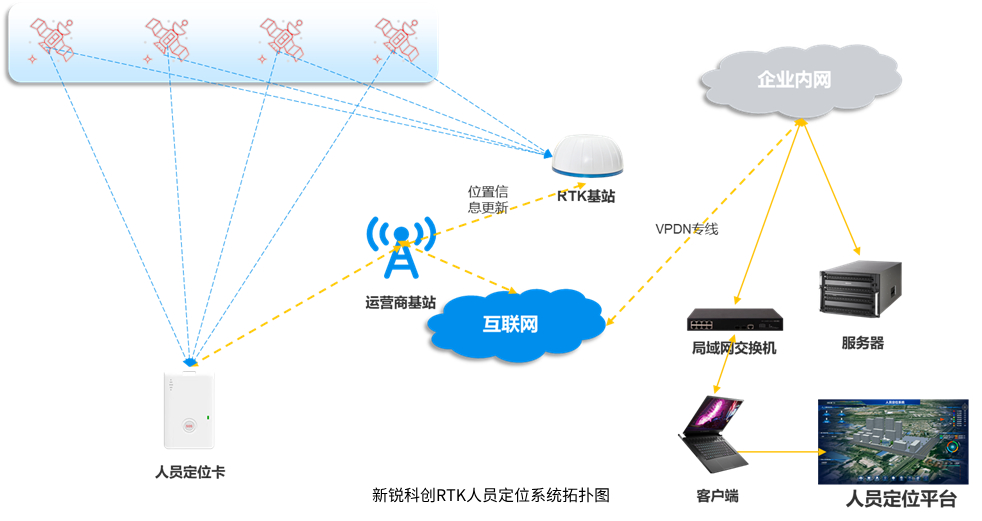

GPS/北斗RTK差分定位系統就是基于實時動態載波相位差分技術，下面給大家分享該系統的定位原理圖：

上圖是新銳科創自主研發的GPS/北斗RTK差分人員定位系統，系統主要由衛星、人員定位識別卡、RTK差分基站、服務器構成。RTK差分基站接收衛星信號，解算出差分信息后通過4G網絡上報給服務器（企業內網部署），服務器實時刷新最新的差分信息；人員定位識別卡接收衛星信號，通過4G網絡連接服務器，獲取最新的差分信息，從而解算出高精度經緯度位置信息后，再通過4G網絡將位置信息上傳到服務器，更新卡片位置信息。

RTK差分定位系統的應用領域



GPS/北斗RTK差分定位系統在各種應用領域中具有廣泛的應用。其中一個主要的應用領域是土地測量和制圖。在土地測量中，高精度的定位解決方案對于確定土地邊界、制定土地利用規劃以及進行土地開發非常重要。差分定位系統能夠提供厘米級甚至更高的精度，滿足土地測量和制圖的要求。



此外，GPS/北斗RTK差分定位系統也廣泛應用于航空和航海領域。飛機和船舶需要準確的定位信息來確保導航的安全性。差分定位系統可以提供高精度的位置和導航信息，幫助飛行員和船長更好地掌握飛行和航海的情況。



在農業領域，GPS/北斗RTK差分定位系統被廣泛用于現代精準農業。它可以提供農田內不同位置的精確坐標，幫助農民進行精確施肥、播種和灌溉。此外，差分定位系統還可以用于農機作業的自動導航，提高農業生產的效率和產量。



此外，GPS/北斗RTK差分定位系統還在測繪、建筑、資源勘探等領域有著廣泛的應用。在測繪和建筑中，高精度的定位信息可以幫助測繪師和建筑師準確測量地形、建筑物的位置和尺寸等。在資源勘探中，定位信息對于確定地下礦藏或油氣資源的位置至關重要。

GPS/北斗RTK差分定位系統還可以應用于安全生產領域，通過高精度實時定位技術，企業管理人員能夠實時掌握人員、車輛、物資的位置。通過實時定位監管人、車、物，企業能夠及時采取措施應對異常情況，保障員工的生產安全；同時基于位置數據，企業能夠安排更合理的工作流程和生產計劃，從而提高生產效率。



綜上所述，GPS/北斗RTK差分定位系統是一項在各個應用領域中得到廣泛應用的高精度定位系統。它通過消除衛星信號傳輸過程中的誤差，提供更準確的定位解決方案。無論是在土地測量、航空航海、農業、安全生產還是其它領域，GPS/北斗RTK差分定位系統都發揮著關鍵作用。
